DISPOZITIV DE INSERARE A BORNEI

Prețul nu e vizibil în cazul acestui pachet

Interes:

Atribuire

Informații publicare:

Nr.: RO137366

Data: 30.03.2023

Inventator(i):

NAGANO HAJIME [JP]

TAKADA KAZUHIKO [JP]

YAMAZAKI KATSUYA [JP]

Aplicant(i):
YAZAKI CORP [JP]
Clasificare:
Clasificare internationala (IPC):
H01R43/20

Clasificare comuna (CPC):
B60R16/02 (PT); G01B11/002 (EP, US); H01R43/20 (EP, US); H01R43/26 (US); H02G3/16 (PT); H01R2107/00 (EP); H01R43/16 (US)
Informații aplicație:
Nr.: RO20220000584
Data: 23.09.2022
Număr/numere prioritar(e):
JP20210157111 27.09.2021
Brevete asociate:
CN115864093; DE102022124780; JP2023047917; PT118206; US2023096446; RO137366; JP7364636
BOPI:
Descriere:

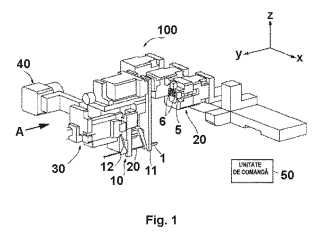

Invenţia se referă la un dispozitiv de inserare a bornei. Dispozitivul, conform invenţiei, include o mandrină (10), care prinde o bornă (1), un suport de carcasă (20), care susţine o carcasă (5), o unitate de imagistică (40) pentru a captura o imagine a carcasei, un mecanism de antrenare (30) şi o unitate de comandă (50), care măsoară o distanţă (Sx, Sz) de la un punct de referinţă (Pf) al unui câmp de vizualizare (F) al unităţii de imagistică (40) până la o porţiune ţintă de poziţionare (H) din câmpul de vizualizare (F) pe baza unei imagini obţinute, măsoară o valoare de deplasare (Hx, Hz) a unui punct de prindere (Pc) al mandrinei (10) atunci când un ştift de măsurare (15) prins de mandrină este aliniat cu porţiunea ţintă de poziţionare (H), calculează o distanţă de referinţă (Lx, Lz) între punctul de prindere (Pc) şi punctul de referinţă (Pf) pe baza distanţei (Sx, Sz) şi a valorii de deplasare (Hx, Hz), capturează o imagine pentru a identifica o poziţie a unei cavităţi (6) a carcasei (5), antrenează mecanismul de antrenare (30) pe baza distanţei de referinţă calculate (Lx, Lz) şi introduce borna (1) în cavitatea (6) identificată.
