Descriere:

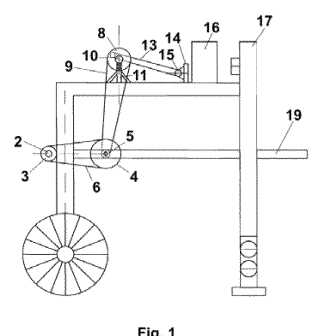

Invenţia se referă la un dispozitiv de spart lemne, acţionat mecanic. Dispozitivul, conform invenţiei este constituit dintr-o masă (1) de bază prevăzută cu nişte picioare pe care este dispus un arbore (2) drept pe care este amplasată o roată (3) de curea trapezoidală, mică care transmite mişcarea de la arbore (2) cu ajutorul unei curele (6) către o roată (4) de curea trapezoidală, mare dispusă pe un alt arbore (5) drept dispus la mijlocul mesei (1) şi fixat de nişte rulmenţi (12) închişi în nişte carcase (13), în spatele roţii ( 4) de curea trapezoidală, mare pe arborele (5) drept este dispusă o roată (7) de curea trapezoidală, mică care antrenează o roată (8) de curea trapezoidală, mare cu ajutorul unei curele (9), roata (8) de curea trapezoidală, mare antrenează un arbore (10) cotit care este amplasat pe două suporturi (11) fixate pe masa (1) de bază, arborele (10) cotit antrenează o bielă (13) la capătul căreia este dispus un piston (14) prins cu ajutorul unui bolţ (15), pistonul(14) fiind dispus pe o tijă (18) de ghidare şi împinge un buştean care este deja fixat într-o plasă (16) de ghidare şi fixare într-un cuţit (17) reglabil care este fixat de piciorul mesei (1) de bază, deplasarea şi mutarea fiind realizată cu ajutorul a două roţi şi a unui cuplaj (19).
