Descriere:

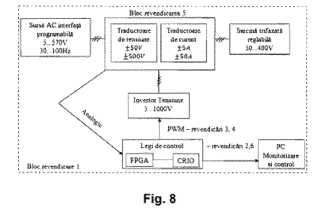

Invenţia se referă la un sistem experimental pentru implementarea şi testarea filtrelor active electronice de putere trifazate de joasă tensiune, de tip paralel. Sistemul, conform invenţiei, cuprinde un invertor trifazat de tensiune, cu comandă în impulsuri PWM, un sistem electronic de calcul, în timp real, în care buclele de reglare se implementează într-un circuit digital programabil de tip FPGA, traductoare de tensiune şi de curent cu două domenii de sensibilitate, un calculator de uz general pentru configurarea circuitului de tip FPGA, o sursă de tensiune alternativă trifazată, programabilă, nişte sarcini electrice trifazate programabile şi nişte inductanţe de interfaţă între invertorul de tensiune şi punctul comun de conectare sursă-sarcini poluante.
