Descriere:

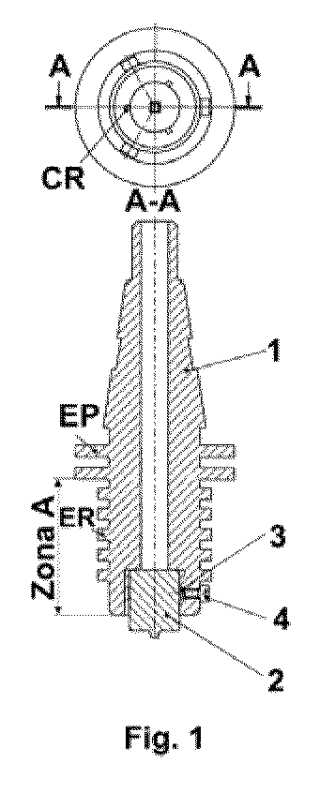

Invenţia se referă la un dispozitiv de sudare specializat, realizat pentru dezvoltarea şi aplicarea sudării sub apă, prin frecare cu element activ rotitor FSW, a tablelor din aliaje de metale uşoare, aliaje de Cu şi din oţeluri. Dispozitivul, conform invenţiei, este constituit dintr-un corp (1) format din oţeluri aliate rezistente la coroziune realizat pentru a permite prinderea dispozitivului pe arborele principal al maşinii de sudare, prin intermediul unui con Morse de dimensiuni variabile în funcţie de tipul maşinii, o unealtă (2) de sudare cu o construcţie monobloc, realizată din carburi sinterizate de wolfram sau oţeluri aliate rezistente la coroziune tratate termic, având geometria şi dimensiunile stabilite în funcţie de grosimea şi tipul materialelor care se sudează, unealta (2) fiind poziţionată şi fixată în corpul dispozitivului (1), prin intermediul unor patine (3) de strângere şi prin intermediul a trei şuruburi (4), în timpul procesului de sudare, o parte din corpul dispozitivului aflându-se în apă (zona A), unde se asigură o suprafaţă mare de contact cu apa datorită geometriei elementelor (ER) de răcire şi nişte elemente (EP) care asigură protecţia de stropi a părţii corpului dispozitivului care acţionează deasupra apei şi a arborelui principal al maşinii de sudare FSW, corpul dispozitivului fiind prevăzut în interior cu 3 canale (CR) de răcire echidistante prin care se facilitează accesul apei în zona umărului uneltei pentru a spori răcirea atât a uneltei, cât şi a dispozitivului de sudare.
