Descriere:

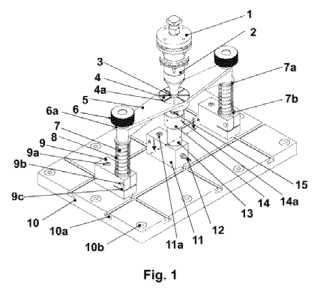

Invenţia se referă la un echipament de ghidare a sculei şi spălare a interstiţiului la micro-electroeroziune asistată ultrasonic. Echipamentul, conform invenţiei este compus dintr-un dispozitiv (1) de prindere pe capul de lucru al unei maşini de electroeroziune a unui lanţ (2) ultrasonic, la capătul căruia este asamblată o piesă (3) de prelucrat având o microcavitate (3b) prelucrată, orientată în jos şi care are o mişcare (3a) de oscilaţie cu frecvenţă ultrasonică, un electrod-sculă (16) tubular, prins cu o bucşă (15) elastică, strânsă cu o piuliţă (14), ghidat de suprafaţa conjugată interioară a unui ghidaj (4), care face contact cu suprafaţa frontală a piesei (3) prelucrate, fiind ridicat de nişte arcuri (8) care împing o traversă (5) asigurată cu nişte piuliţe (6) şi cu nişte distanţiere (6a), traversa (5) culisează pe nişte coloane (7) prinse cu nişte şuruburi (9b) în nişte suporturi (9) fixate cu nişte şuruburi (9a) pe o placă (10) cu nişte canale (10a) a mesei de lucru a maşinii, lichidul dielectric filtrat de la agregatul maşinii fiind introdus într-un injector (11) printr-un ştuţ (12) şi evacuat prin nişte canale (4a) ale ghidajului (4), împreună cu particulele îndepărtate din piesa (3) prelucrată.
