Descriere:

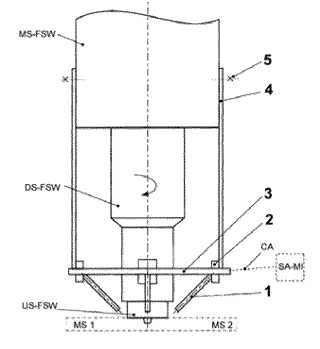

Invenţia se referă la un sistem de răcire pentru aplicarea procedeului de sudare prin frecare cu element activ rotitor FSW în mediu lichid. Sistemul de răcire conform invenţiei este constituit din duzele (1) de stropire prin vaporizare, modulele (2) pentru reglarea, poziţionarea şi fixarea duzelor (1) de stropire prin vaporizare, un suport (3) circular cu rol de distribuitor de apă, un suport (4) de fixare pe maşina de sudare (MS - FSW), nişte elemente (5) de asamblare mecanică, duzele (1) de stropire prin vaporizare, cu poziţie reglabilă şi dispuse echidistant în jurul uneltei (US - FSW) având rolul, ca printr-un circuit (CA) de alimentare cu apă şi o sursă (SA - MI) de alimentare cu apă prevăzută cu un modul de încălzire, să pulverizeze apă pe unealta (US - FSW) de sudare şi pe suprafeţele (MS1 şi MS2) superioare ale materialelor de sudat, unealta (US - FSW) de sudare răcită prin pulverizarea apei asigurând sudarea FSW a cuplurilor de piese din materiale similare sau disimilare.
