Descriere:

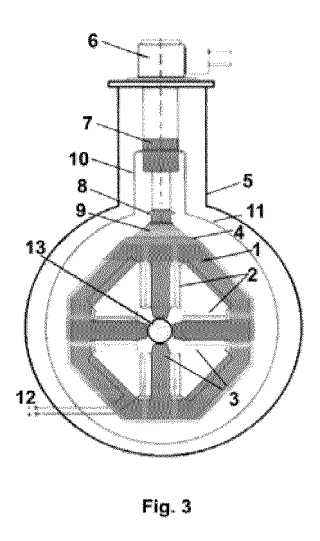

Invenţia se referă la un ansamblu de lentile cvadripolare supraconductoare HTS, cu aplicaţii în domeniul fizicii atomice, nucleare şi în medicină. Ansamblul de lentile, conform invenţiei, este montat într-un criostat (5) vidat la o presiune de minim 10-5 mbar, este alimentat de la o sursă de curent continuu şi este alcătuit din doi electromagneţi supraconductori (A, B) identici, montaţi coaxial, ai căror poli (3) sunt orientaţi la 45° unul faţă de celălalt, având fiecare un jug magnetic (1) înconjurat de un şunt termic (4) din cupru şi câte patru bobine supraconductoare (2), care sunt răcite de către un criorăcitor (6) prin intermediul şuntului termic (4) şi al unui şunt termic intermediar (9), prin cuplarea la treapta a 2-a de răcire (8) a criorăcitorului (6).
