Descriere:

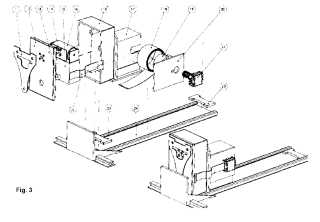

Invenţia se referă la un dispozitiv de măsurare a cantităţii produselor de pe un raft precum şi a informaţiilor referitoare la prezenţa sau absenţa acestora de pe raft. Dispozitivul (2) de identificare, măsurare şi comunicare, conform invenţiei, se montează pe un dispozitiv (1) de stocare şi împingere a produselor şi cuprinde: o carcasă (12) din plastic în interiorul căreia se montează o placă de bază cu microîntrerupător şi sistem de acţionare mecanic tip lamelă mecanică elastică şi transmiţător radio (15), un senzor (13) de detectare a produsului care funcţionează în legătură cu o lamelă (11) de contact cu produsul, un senzor (17) de numărare a produselor format dintr-un arc (18) lamelar, dintr-un tambur (19) de ghidaj al arcului, dintr-o placă-suport (20), dintr-un cablaj (22) flexibil şi dintr-un codificator (21) mecanic rotativ, cu identificarea sensului de rotaţie, un senzor (14) optic de identificare a produsului şi o baterie (16) pentru alimentarea cu energie electrică, în care ansamblul astfel format detectează şi înregistrează prezenţa a minimum un produs pe raft, identifică tipul de produs, numără produsele aflate la acel moment pe raft şi transmite toate aceste date către un dispozitiv (3) de recepţie şi transmitere a datelor care cuprinde o carcasă (8) din plastic în interiorul căreia se află montate: o placă cu microprocesor (10), un afişaj (9) electronic, un modul (25) GSM pentru transmiterea datelor, un receptor (26) radio, un spaţiu pentru introducerea unui card (27) de memorie, iar la exterior este prevăzut cu o antenă (7) pentru transmisie şi cu o mufă (28) de conectare a unei surse externe de alimentare cu energie electrică, în care dispozitivul (3) de recepţie şi transmisie a datelor recepţionează informaţii privind produsele de la mai multe dispozitive (2) de identificare, măsurare şi comunicare şi le transmite la un server (4) central.
