Descriere:

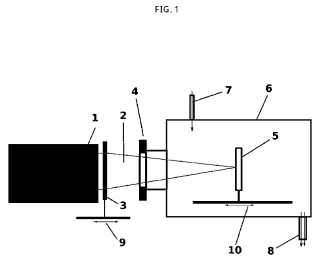

Invenţia se referă la o metodă de producere a unor straturi nanometrice cu conţinut de nanoparticule de diamant sau fulerene, prin iradiere cu pulsuri ultrascurte de ordinul picosecundelor şi fentosecundelor, produse de laseri de mare putere (terrawat - TW sau petawat - PW) şi se referă, în special, la un proces de formare a structurilor diamantifere/fulerene pe straturi de interes pentru fuziunea nucleară, respectiv, straturi de C, Be şi W. Metoda de modificare a unui strat depus pe substrat de grafit, conform invenţiei, constă în producerea, prin metoda arcului termoionic în vid, a unui bistrat din C şi W, cu grosimea stratului de W cuprinsă între 2000...2500 nm şi a celui de C între 180...200 nm, depuse pe un substrat din grafit având formă paralelipipedică, dirijarea unor fascicule laser de scurtă durată 100...360 ps în monopuls sau multipuls, de putere de vârf de ordinul 10...10W, cu energii de puls de micro-Joule până la mili-Joule, prin intermediul unei lentile, într-un punct focal de dimensiune 20 x 2 mm, pentru a forma, prin absorbţie multifotonică, nanocristale de diamant, înglobate într-o matrice de C amorf. Metoda de modificare a unui film depus pe substrat de Si, conform invenţiei, constă în producerea, prin metoda arcului termoionic în vid, a unui film mixat de C, Be şi W pe substrat de Si, dirijarea unor fascicule laser de scurtă durată 100 fs...360 ps în monopuls sau multipuls de putere de vârf de ordinul 10...10W, cu energii de puls de micro-joule până la mili-joule, prin intermediul unei lentile de condensare, într-un punct focal, a unei plasme, la presiunea normală a mediului ambiant, sau deuteriu la presiunea de 20 mbar, pentru a produce structuri cu conţinut de fulerene, oxid de beriliu şi/sau oxid de wolfram.
