Descriere:

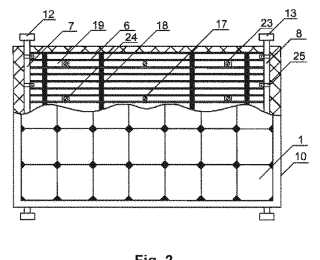

Invenţia se referă la un panou fotovoltaic termic destinat producerii de energie electrică şi de apă caldă. Panoul conform invenţiei este format din nişte celule (1) fotovoltaice fixate pe o suprafaţă (2) transparentă conectate electric între ele într-o cutie (3) şi dispuse pe o foaie (4) din plastic sub care este instalată o muşama (5) cu nişte tuburi (6) din material polimeric, un distribuitor (7) de apă rece şi un colector (8) de apă caldă, între foaia (4) din plastic şi muşama (5) fiind dispus un strat (13) de pastă cu conductivitate termică înaltă, sub care este dispus un strat (14) termoizolant elastic şi un strat (10) de izolaţie termică, fixat pe un cadru (9) cu o foaie (21) de protecţie, precum şi un compensator (15) al dilatării liniare a tuburilor (6) din material polimeric la variaţia temperaturii mediului, care are acelaşi coeficient de dilatare liniară ca al materialului muşamalei (5) şi poate avea forma unei plăci (18) polimerice, pe care este dispusă muşamaua (5) cu tuburile (6) din material polimeric dispuse pe ea în nişte distanţiere (17), fiind fixată pe linia de mijloc cu nişte fixatoare (16) şi cu posibilitatea deplasării ei faţă de stratul (10) de termoizolaţie cu nişte fixatoare (22) dispuse în nişte fante (23), este conectată cu capetele la distribuitorul (7) de apă rece şi la colectorul (8) de apă caldă cu ajutorul unor coliere (24) de forma unor ţevi (19) polimerice, în care sunt dispuse nişte vergi (26) din oţel, a căror lungime este mai mică decât lungimea ţevilor (19) polimerice, conectate cu distribuitorul (7) de apă rece şi cu colectorul (8) de apă caldă cu ajutorul unor coliere (27) sau de forma unor bare (20) polimerice dispuse în nişte ţevi (28) din oţel conectate cu distribuitorul (7) de apă rece şi cu colectorul (8) de apă caldă cu ajutorul unor coliere (27).
