Descriere:

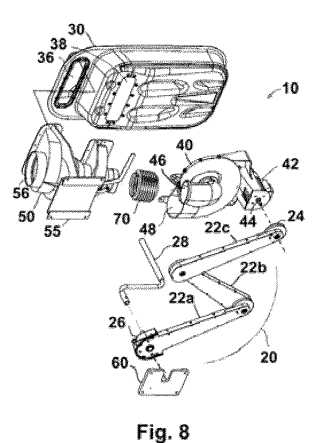

Invenţia se referă la un sistem de filtrare montat lângă tavan, pentru adăposturi de protecţie colective. Sistemul conform invenţiei cuprinde o unitate (30) de filtrare de formă alungită, dispusă orizontal de-a lungul unei porţiuni de sus a unui perete al unui adăpost de protecţie, prevăzută cu două orificii (36 şi 38) de intrare şi de ieşire dispuse în apropiere unul de celălalt lângă o primă extremitate a unităţii (30) de filtrare, o suflantă (40) acţionată de un motor (42) electric, dispusă de-a lungul unităţii (30) de filtrare lângă o a doua extremitate a acesteia, distal faţă de cele două orificii (36 şi 38) de intrare şi de ieşire, o unitate (20) manuală de rezervă pentru schimb de aer care cuprinde o multitudine de segmente (22a, 22b, 22c) articulate, legate în serie unul cu celălalt, formând un braţ pliabil, un prim capăt (24) al unităţii (20) de rezervă este ataşat cu posibilitate de pivotare la motorul (42) electric şi un al doilea capăt (26) al unităţii (20) de rezervă are o manivelă (28) de pornire detaşabilă şi o supapă (50) de comutare cuplând în mod selectiv în flux de aer unitatea (30) de filtrare şi suflanta (40) menţionate, supapa (50) de comutare având o carcasă (52) tubulară care se extinde de-a lungul unităţii (30) de filtrare lângă prima extremitate a unităţii (30) de filtrare menţionată, un organ (54) tubular al supapei (50), deplasabil longitudinal interior şi un mâner selector de stare pentru deplasarea organului (54) tubular menţionat, comutând supapa (50) de comutare între stările de ventilare şi filtrare.
