Descriere:

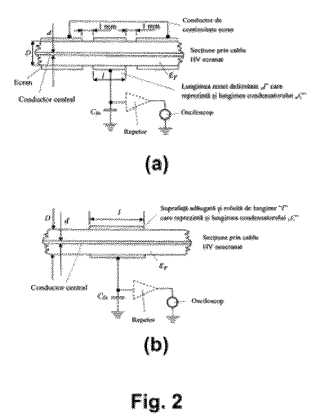

Invenţia se referă la o procedură de determinare şi de măsurare a tensiunilor pulsante înalte şi foarte înalte. Procedura conform invenţiei constă din două etape, o primă etapă de obţinere a unui condensator C având o capacitate bine stabilită şi o a doua etapă de realizare a unui divizor capacitiv care se conectează la un dispozitiv de măsurare a tensiunilor, în care, prima etapă constă în decuparea, pe o zonă bine determinată a ecranului unui cablu ecranat de alimentare cu înaltă tensiune care alimentează acceleratoare de particule sau alte tipuri de sisteme sau instalaţii şi întreruperea din punct de vedere electric, la ambele capete ale zonei, pe o distanţă mai mare de 1mm, urmând ca celelalte porţiuni ale ecranului să se conecteze între ele printr-un conductor, astfel încât ecranul să fie continuu din punct de vedere electric, apoi, la jumătatea zonei decupate se conectează electric un conductor în vederea formării unui divizor capacitiv ce este format de condensatorul având o capacitate C care depinde de permitivitatea (εr) dielectrică relativă a materialului izolator dintre conductorul central şi ecranul din zona delimitată, de lungimea (l) conductorului, de diametrul (D) zonei delimitate şi de diametrul (d) conductorului central al cablului de alimentare cu înaltă tensiune, iar a doua etapă constă în conectarea unui conductor electric între ecranul de lungime l şi unul din pinii unui condensator (Cfix) fix, urmând ca al doilea pin să fie conectat la masă, iar în paralel cu acest condensator fix se conectează aparatura de măsură, direct sau prin intermediul unui etaj repetor, alegând pentru divizorul capacitiv astfel format un factor de divizare (k) multiplu de 10 şi astfel încât tensiunea maximă pe condensatorul fix să nu depăşească valorile permise pentru tensiuni nepericuloase, în funcţie de aceste valori fiind determinată şi valoarea lungimii l menţionate anterior.
