Descriere:

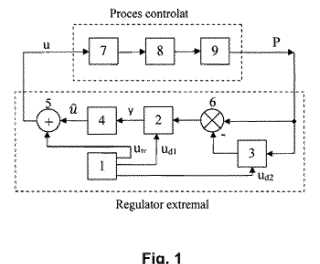

Invenţia se referă la un regulator extremal electronic utilizat la controlul funcţionării panourilor fotovoltaice în punctul de putere maximă, pentru a le asigura acestora o eficienţă ridicată în funcţionare. Regulatorul conform invenţiei cuprinde un generator (1) care produce un semnal de perturbaţie triunghiular care este aplicat la comanda unui convertor (7) electronic de putere, concomitent cu două impulsuri scurte, sincronizate cu semnalul triunghiular, efectele perturbaţiei fiind sesizate cu ajutorul unui traductor (9) de putere a cărui semnal de ieşire este memorat în două circuite (2, 3) de eşantionare şi reţinere, în momente succesive alternative, comandate de impulsurile generatorului (1), iar semnalul rezultat prin scăderea semnalelor memorate în circuitele (2, 3) de eşantionare şi reţinere este aplicat unui regulator (4) integrator uzual pentru a produce un semnal intermediar de control care se va însuma cu semnalul triunghiular, obţinându-se astfel semnalul de comandă pentru convertorul (7) electronic ce va asigura, în acest mod, funcţionarea panoului fotovoltaic în punctul de putere maximă.
