Descriere:

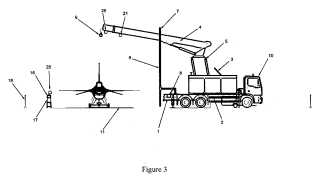

Invenţia se referă la un sistem şi la o metodă pentru inspecţia completă şi neintruzivă a aeronavelor. Sistemul conform invenţiei este constituit dintr-o unitate () mobilă de scanare, dintr-o unitate () mobilă de tractare a aeronavelor, dintr-un prim cadru de scanare, utilizat pentru obţinerea unei imagini radiografice a aeronavei inspectate, printr-o proiecţie substanţial verticală, alcătuit dintr-un braţ () mecanic format din unul sau mai multe segmente cuplate la unitatea () mobilă de scanare, având montată, la extremitatea liberă, o sursă () de radiaţie penetrantă, şi dintr-un ansamblu () modular de detecţie, montat pe sol, prevăzut cu o matrice de detectoare () poziţionată astfel, încât să fie expusă fasciculului de radiaţie emis de o sursă (), dintr-un al doilea cadru de scanare, utilizat pentru obţinerea unei imagini radiografice a aeronavei inspectate, printr-o proiecţie substanţial orizontală, alcătuit dintr-un braţ () rabatabil, format din unul sau mai multe segmente cuplate la unitatea () mobilă de scanare, în secţiunea braţului () fiind montată o matrice de detectoare () de radiaţie, şi dintr-o sursă () de radiaţie mobilă, care se amplasează pe partea opusă braţului (), astfel încât fasciculul de radiaţii emis să fie orientat către braţul () rabatabil, expunând la radiaţie matricea de detectoare (), şi dintr-un subsistem () pentru achiziţia, prelucrarea şi afişarea datelor furnizate de detectoarele de radiaţii, şi pentru controlul procesului de scanare. Metoda conform invenţiei constă din tractarea aeronavei de scanat prin două cadre de scanare, obţinând cel puţin două imagini radiografiate din perspective diferite ale aeronavei.
