Descriere:

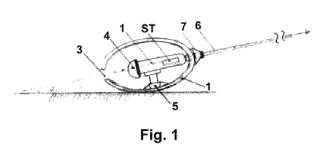

Invenţia se referă la un batimetru cu sondă hidrostatică utilizat la măsurarea colmatării lacurilor de diferite folosinţe şi în special a celor cu adâncimi mai mici de 8 m, cunoscându-se cu cât gradul de colmatare a unui lac este mai mare cu atât scade volumul de apă pe care acumularea îl poate reţine. Batimetru, conform invenţiei, conţine o sondă (1) care este introdusă într-un elipsoid (2) prevăzut cu un orificiu (3) aflat în apropierea unei membrane (4) a sondei (1) prin care se măsoară presiunea apei, un suport (5) antivibrant pe care se aşează sonda (1), un cablu (6) prins de vârful elipsoidului (2) printr-o piesă (7), un senzor (ST) de măsurare a temperaturii apei prin metode cunoscute pe suprafaţa sondei (1), iar un traductor pentru măsurarea vitezei şi distanţei de deplasare a sondei (1) pe stratul acvifer este format din nişte conuri (8) aerodinamice, un disc (9) sprijină nişte tije (10) având prinse conurile (8) aerodinamice, nişte magneţi (11) permanenţi montaţi radial spre capetele tijelor (10) acţionează un senzor (12) Hall care generează impulsuri de contact, de exemplu distanţa dintre două impulsuri este de 12,5 cm, iar la o rotaţie completă este de 1 m, rotorul cu conuri este prins pe marginea bordului ambarcaţiunii printr-o platbandă (13) cu un arc (14) oţelit, nişte rulmenţi (15) uşurează rotirea conurilor (8) fiind montaţi între două plăci (16) de oţel, iar un ecran (17) protejează rotorul de influenţa curenţilor de aer atmosferici.
