METODĂ ŞI DISPOZITIV DE ÎMBINARE FSW ŞI DE PROCESARE FSP CU ÎNCLINAREA METALELOR DE BAZĂ
Prețul nu e vizibil în cazul acestui pachet
Atribuire
Nr.: RO135370
Data: 30.12.2021
VERBIŢCHI VICTOR [RO]
DAŞCĂU HORIA FLORIN [RO]
BOŢILĂ LIA NICOLETA [RO]
COJOCARU RADU [RO]
Descriere:

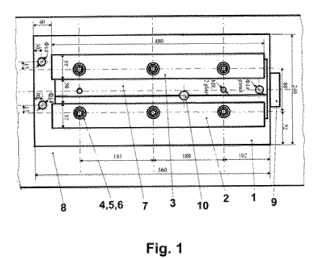

Invenţia se referă la o metodă şi la un dispozitiv de îmbinare a unor materiale, din aliaje metalice sau din mase plastice, poziţionate înclinat faţă de orizontală, utilizând sudarea prin frecare cu element activ rotiror FSW şi procesarea prin frecare cu element activ rotitor FSP, procesarea FSP acţionând ca un tratament termodinamic asupra materialelor. Metoda conform invenţiei constă în deplasarea uneltei (10) de prelucrare pe direcţia X cu viteza v(x) = 1...10 mm/s, corelată cu o deplasare simultană pe direcţia Z cu viteza v(z) = (h/L) v(x) unde h este proiecţia pe axa Oz a traseului de sudare (procesare), iar L este proiecţia pe axa Ox a traseului de sudare (procesare) ceea ce înseamnă că v(z) = v(X) tg α, deoarece tg α = h/L, astfel încât în timpul procesului FSW sau FSP flancul de atac al umărului uneltei aflate în mişcare de rotaţie cu turaţia n = 600...3500 rot/min pătrunde progresiv în tablele (7), în mod continuu, în punctul în care adâncimea de pătrundere în metalul de bază este minimă. Dispozitivul conform invenţiei este constituit dintr-o placă (1) de bază pe care sunt amplasate plăcile (2 şi 3) de prindere, fixate de placa (1) de bază cu nişte şuruburi (4), nişte growere (5) şi nişte şaibe (6), între placa (1) de bază şi plăcile (2 şi 3) de prindere fiind fixate prin strângere nişte table (7) de îmbinat prin FSW sau FSP, iar sub placa (1) debază se află o piesă (9) calibrată pentru înclinarea plăcii (1) de bază cu un unghi α cuprins între 1...3° fată de masa (8) a unei maşini de îmbinare FSW şi de procesare FSP, ceea ce face ca unealta (10) de prelucrare şă aibă acelaşi unghi de înclinare faţă de tablele (7) de procesat.
