INJECTOR TURBIONATOR CU VANE FRONTALE CU ÎNCLINARE VARIABILĂ
Prețul nu e vizibil în cazul acestui pachet
Atribuire
Nr.: RO135482
Data: 28.01.2022
GRIGOREAN ŞTEFAN [RO]
DUMITRAŞCU GHEORGHE [RO]
Descriere:

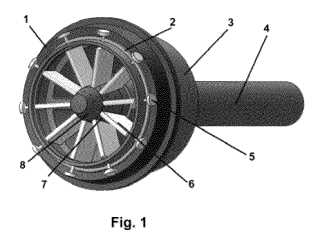

Invenţia se referă la un injector turbionator variabil cu vane frontale cu înclinare variabilă destinat utilizării în cadrul sistemelor cu turbine cu gaze, care permite ajustarea unor parametri caracteristici ai procesului de ardere, în vederea unei funcţionări stabile la sarcini parţiale. Injectorul, conform invenţiei, este constituit dintr-o duză (4) cu nişte orificii (7 şi 8) de injectare a combustibilului gazos, instalată într-un corp (3), pe care este montat un lagăr (2) cu alunecare, nişte vane (6) care au un capăt instalat în duză (4) sub forma unui lagăr cu alunecare care permite rotaţia vanelor (6) în jurul axelor descrise de punctele de articulaţie din duză (4) şi punctele de articulaţie din corp (3) la exteriorul căruia, pe axele vanelor (6) se află instalate nişte role (5) aflate în contact cu o rolă (1) conducătoare care permite ajustarea unghiului de înclinare a vanelor prin rotirea rolei (1) conducătoare în jurul axei longitudinale prin acţionare utilizând un angrenaj cu roţi dinţate conectate la un motor pas cu pas.
