Descriere:

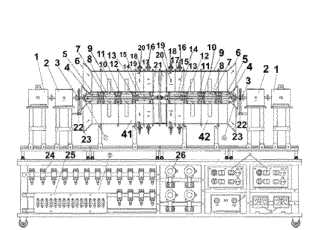

Invenţia se referă la un stand mobil de testare destinat studiului rotoarelor de ventilator contrarotative, cu pas unghiular fix şi indirect cu pas unghiular variabil pentru motoare turbofan. Standul, conform invenţiei este alcătuit din nişte rotoare (21) de ventilator provenite de la două ansamble (A1 şi A2) ventilator care sunt antrenate mecanic şi rotite în sensuri opuse de la un motor (1) electric, prin intermediul unui multiplicator (2) de turaţie şi a unor arbori (4, 7 şi 14) de transmisie, componente ale unor ansamble (C1 şi C2) de transmisie, rotoarele (21) de ventilator antrenează un debit de aer, admis şi evacuat prin nişte tronsoane (6) care este instrumentat prin intermediul unor tronsoane (17 şi 19) de instrumentare la intrarea şi ieşirea din rotoarele (21) contrarotative, iar printr-un sistem (B) de instrumentare care conţine nişte sonde (16, 18 şi 20) de instrumentare, nişte senzori (23, 24, 25 şi 26) de măsurare şi un modul (27) de achiziţie date, se achiziţionează date experimentale precum presiune statică şi totală, temperatura totală, pentru calculul performanţelor rotoarelor (21) contrarotative, iar parametrii direcţi prin care se studiază reducerea consumului de combustibil al motorului turbofan, sunt tensiunea şi curentul, măsurate la bornele motoarelor (1) electrice, printr-un ampermetru şi voltmetru (29), reglarea turaţiei rotoarelor (21) de ventilator şi puterea primită putându-se efectua în paralel, deoarece motoarele (1) electrice sunt comandate de la propriile surse (28) reglabile de tensiune, obţinându-se la arborii rotoarelor (21), turaţie de lucru variabilă şi în sensuri de turaţie opuse.
