Descriere:

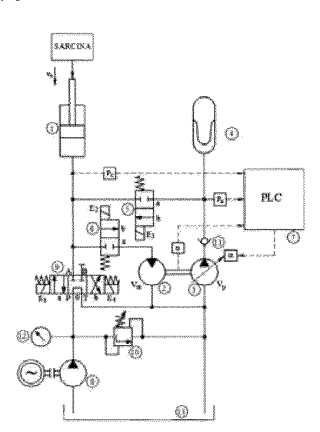

Invenţia se referă la o instalaţie hidraulică de ridicat cu cilindru hidraulic şi recuperare a energiei potenţiale la coborârea sarcinii cu viteză controlată, fără droselizare, de tipul: elevator, lift de marfă sau persoane, platformă ridicătoare, care folosesc cilindru hidraulic pentru ridicarea sarcinii, iar la coborâre acumulează energia potenţială a sarcinii sub formă de energie de presiune a fluidului de lucru într-un acumulator (4) pneumohidraulic şi controlează viteza fără a droseliza fluidul de lucru evacuat din cilindru. Instalaţia, conform invenţiei, recuperează energia potenţială a sarcinii la coborârea acesteia, pentru aceasta comutând un electroventil (6) pe un câmp (b), permiţând uleiului sub presiune evacuat dintr-un cilindru (1) sub presiunea creată de sarcină să intreîntr-un motor (2) hidraulic pe care-l antrenează, motorul (2) antrenând o pompă (3) care pompează uleiul aspirat parţial sau total de la motor (2) într-un acumulator (4) pneumohidraulic, iar viteza de coborâre a unei sarcini (vS) este proporţională cu o turaţie (n) a axului comun motor (2) - pompă (3), controlul vitezei de coborâre fiind realizat de un PLC (7) care citeşte turaţia (n), o compară cu cea setată şi comandă modificarea unei capacităţi ( α ) a pompei (3) astfel încât turaţia realizată să fie egală cu cea prestabilită conform vitezei (vS) dorită pentru coborârea sarcinii, PLC-ul gestionând şi funcţionarea în ansamblu a instalaţiei hidraulice de ridicare, iar pentru ridicarea sarcinii folosind energia potenţială recuperată, convertită în energie hidraulică de presiune şiacumulată în acumulatorul (4) pneumohidraulic, se comută electroventilul (6) pe câmp (b) .
