Descriere:

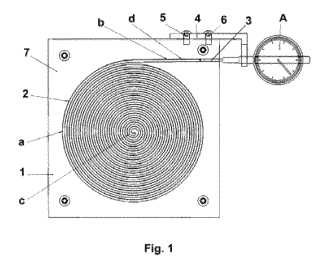

Invenţia se referă la un dispozitiv destinat urmăririi şi măsurării dilatării termice a unor epruvete din diverse materiale. Dispozitivul, conform invenţiei, cuprinde o placă (1), în care a fost prelucrat un canal (a) cu o zonă în formă de spirală arhimedică şi o zonă rectilinie (b), în care este dispusă o probă (2) din materialul de studiat, cu dimensiunea de gabarit a secţiunii transversale mai mică decât cea a canalului (a) şi al cărei capăt liber este în contact cu un palpator (3) al unui comparator (A) situat într-o piesă suport (4) asamblată la placă (1), deplasarea ca urmare a dilatării termice a capătului liber al zonei (d) de formă rectilinie a probei (2) putând fi urmărită şi măsurată cu ajutorul comparatorului (A) sau prin intermediul unui microscop (B) cu ecran şi grilă de măsurare.
