Descriere:

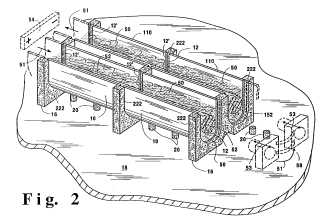

Inventia se refera la o metoda si la un cuptor pentru grafitizarea corpurilor din carbune pentru electrozi, cuprinzand niste sectiuni metalice (10) fixate intre niste elemente de sustinere (16), din material refractar, izolatoare electric, distantate intre ele, sprijinite pe o platforma de baza stationara (18), izolatoare electric, distantate fata de aceasta, si dispuse paralel, in mod adiacent, cu deschiderile aliniate astfel incat sectiunile metalice (10) sa formeze doua randuri paralele, ca doua coloane de corpuri (52) din carbune dispuse cap la cap, in fiecare din primul si al doilea rand de sectiuni metalice (10) ale cuptorului, fiecare coloana fiind inconjurata de un mediu de izolare termica, format din particule, continut in interiorul suprafetelor interioare ale sectiunilor metalice (10) in forma de U si sustinut de acestea, coloana mentionata fiind mentinuta in contact electric cu niste capete de alimentare astfel incat curentul electric sa treaca in serie prin corpurile (52) din carbune, pentru a le transforma in grafit, prin incalzire datorita efectului Joule, sectiunile metalice continue (10), izolate din punct de vedere electric, avand suprafetele exterioare laterale si de fund distantate fata de platforma de baza (18), cu suprafetele laterale apropiat adiacente lateral si opuse, separate printr-un canal vertical, deschis la partea de sus si la parteade jos, si avand o forma tip Venturi, cu o deschidere la partea de jos substantial mai larga decat deschiderea sa de la partea de sus, pentru a face ca aerul expus caldurii de la suprafetele de fund ale sectiunilor metalice (10) ale cuptorului sa treaca in sus, prin canal, cu viteza marita, de la partea inferioara la partea superioara, pentru a produce racirea suprafetelor metalice (10) alaturate, ale cuptorului, adiacent suprafetelor exterioare ale sectiunilor (10) fiind amplasate si niste ajutaje (76) de pulverizare a unui strat de apa, pentru racirea acestora.
