SISTEM ECONOMIC DE REGLARE AUTOMATĂ A FACTORULUI DE PUTERE, CU BATERII DE CONDENSATOARE, DIN INSTALAŢIILE TRIFAZATE DE JOASĂ TENSIUNE
Prețul nu e vizibil în cazul acestui pachet
Atribuire
Nr.: RO135542
Data: 28.02.2022
POPA GABRIEL NICOLAE [RO]
DINIŞ CORINA MARIA [RO]
POPA IOSIF [RO]
Descriere:

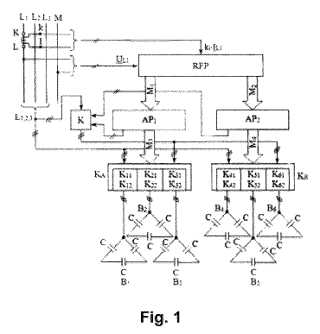

Invenţia se referă la un sistem electronic de reglare automată a factorului de putere, cu baterii de condensatoare, din instalaţiile trifazate de joasă tensiune. Sistemul, conform invenţiei, are un regulator VAR-metric cu microprocesor (RFP) cu şase ieşiri, comandat de defazajul dintre curentul dintr-o bară (L1) care face parte dintr-un sistem de bare de distribuţie (L1,2,3, N) de la care se alimentează consumatorii pentru care se reglează factorul de putere, obţinut la ieşirea unui traductor de curent (TC), şi tensiunea de fază corespunzătoare barei respective (UL1N). Primele trei ieşiri ale regulatorului VAR-metric sunt legate la primele trei intrări ale unui automat programabil (AP1) de capacitate mică, printr-o magistrală de date (M1), iar celelalte trei, la primele trei intrări într-un al doilea automat programabil (AP2), printr-o altă magistrală de date (M2), prima ieşire din automatele programabile (AP1, AP2) fiind legată la intrarea de comandă a unui releu electronic static trifazat de putere (K), iar următoarele şase, din fiecare automat, fiind legate la bobinele unor contactoare electromagnetice trifazate.
