Descriere:

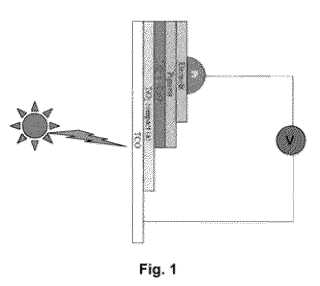

Invenţia se referă la un procedeu de obţinere a unei celule solare cu pigment pe bază de TiO2 mezoporos modificat cu CuOx a cărei fotoreactivitate se îmbunătăţeşte progresiv prin expunerea repetată la lumina solară simulată. Procedeul conform invenţiei constă în următoarele etape: a) pe un suport comercial de sticlă acoperită cu oxid transparent semiconductor se depune prin imersare un strat de TiO2 compact, obţinut prin metoda sol gel, pornind de la precursorul de tetra - izopropoxid de titan şi 2,4 - Pentandiona, urmat de calcinarea acestuia în aer la 450°C, timp de 3 ore cu o viteză de încălzire de 1 grad/minut, b) următorul strat este de TiO2 mezoporos modificat cu CuOx care a fost realizat prin depuneri imersare/uscare în vid şi calcinări succesive la 450°C, timp de 3 h şi viteza de încălzire 1 grad/minut, a unei suspensii conţinând precursori ai TiO2 şi CuOx, pentru obţinerea suspensiei de TiO2 mezoporos utilizându-se un amestec format din tetra - izopropoxid de Ti, alcol etilic, acid oxalic şi apă căruia i s-a adăugat NH3 soluţie apoasă 25%, după care în suspensia obţinută s-au introdus particule de Cu metalic aşa încât să se atingă raportul procentual final al amestecului de oxizi TiO2/CuOx = 11/1, realizându-se trei depuneri succesive constând în imersare, uscare în vid, calcinare la 450°C timp de 3 h cu viteza de încălzire de 1 grad/minut, c) se depune pigmentul, care este un complex comercial de ruteniu, prin impregnarea stratului de TiO2 - CuOx mezoporos, d) contraelectrodul s-a realizat prin depunerea unui precursor de Pt pe suportul de sticlă/TCO urmat de calcinarea în aer la n450°C timp de 1 oră, e) suportul care conţine fotoanodul se impregnează cu pigment şi este suprapus cu contraelectrodul de Pt într-o structură de tip sandwich sigilată cu un film termosensibil de tip Meltonix, între cei doi suporţi fiind introdus un electrolit non volatil pe bază de iod printr-un orificiu preformat al suportului de sticlă.
