Descriere:

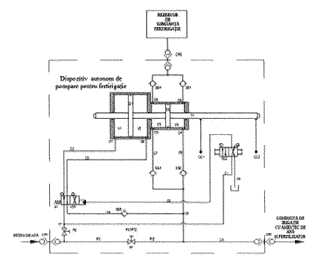

Invenţia se referă la un dispozitiv autonom de pompare pentru fertirigaţie care realizează injecţia şi amestecul de doze de apă şi soluţii de fertilizatori în conducta pentru irigare şi care este destinat domeniului echipamentelor de uz gospodăresc sau industrial utilizate pentru irigare cu administrare de fertilizatori. Dispozitivul, conform invenţiei, este alcătuit dintr-un cilindru cu două pistoane în linie, unul pentru comanda mişcării oscilante cu un diametru (D1) şi unul mai mic cu un diametru (D2) pentru injectarea soluţiei fertilizatoare, un distribuitor (VD1) pentru acţionarea pompei şi un distribuitor (VD2) pentru schimbarea sensului de injecţie cu ajutorul unor limitatori (CC1 şi CC2), nişte supape (SS1 şi SS2) de sens, nişte robineţi (R1 şi R2) şi nişte cuple (CR1 şi CR2) rapide, injecţia de apă şi soluţie fertilizatoare se face în ambele sensuri de mişcare a pistoanelor, cu nişte rapoarte (V2/V4 şi V1/V3) de volume egale, iar pe lângă raportul constant (V2/V4 şi V1/V3) constant al volumelor se poate permite un aport suplimentar de apă printr-un robinet (R1), având ca rezultat micşorarea concentraţiei de substanţă fertilizantă în conducta de fertirigaţie în orice proporţie, dozarea de soluţie fertilizatoare putându-se face şi prin reglajul cursei pistoanelor de injecţie, prin schimbarea poziţiei limitatorilor (CC1 şi CC2) şi dozarea de soluţie fertilizatoare se mai poate face prin modificarea frecvenţei de lucru al pistoanelor de injecţie prin droselizarea circuitilui de comandă cu ajutorul robinetului (R2).
