Descriere:

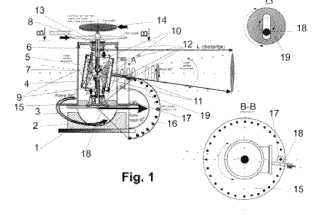

Invenţia se referă la un dispozitiv goniometric precesional destinat a fi utilizat la măsurarea unghiurilor şi distanţelor până la sau între obiecte. Dispozitivul, conform invenţiei, este compus din un element de susţinere (1), o bază (2), un ghidaj circular (3), o cuşcă cilindrică (4), un corp precesional (5), un arbore (6) în formă de ţeavă cilindrică cu un cuplaj sferic (7), un şurub cu capete filetate (8) şi piuliţe filetate (9), nişte împingătoare (10), cilindri (11) cu interior conic, rulmenţi (12), o manetă (13) pentru formarea şi fixarea unghiului de precesie, o manetă (14) pentru rotirea şi fixarea unghiului de înclinare a corpului precesional, o manetă (15) pentru rotire şi fixare a unghiului ghidajului circular (3), un raportor gradat (16), o pupilă cu bulă (17), o tijă (18) cu dispozitiv optic sau laser, o şaibă cu canelură (19), iar în unele cazuri poate conţine motoare pas cu pas (20) conduse de un computer programat (21), trasarea şi proiectarea planurilor la anumite distanţe şi sub anumite unghiuri obţinându-se prin mişcarea conform unei forme geometrice, a corpului precesional legat de tija cu dispozitiv optic sau laser, în funcţie de rotirea manetelor sau altor piese din dispozitiv, care au un centru comun al mişcărilor de rotire şi de precesie.
