COMUTATOR PENTRU REŢELELE DE DISTRIBUŢIE ELECTRICĂ DE TENSIUNE MEDIE
Prețul nu e vizibil în cazul acestui pachet
Atribuire
Nr.: RO202100005
Data: 30.03.2022
KAPONYA ZSOLT [HU]
KOSA ISTVAN [HU]
Descriere:

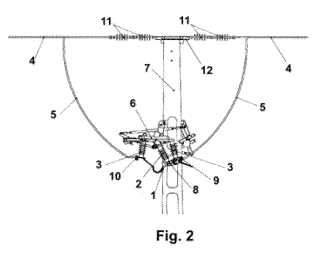

Invenţia se referă la un dispozitiv de comutare pentru reţele electrice de distribuţie de tensiune medie. Dispozitivul de comutare, conform invenţiei, conţine un sistem (1) instalat pe un stâlp (7), fiind introdusă cel puţin câte o secţiune de linii (4) de transmisie pe cele două laturi opuse ale sistemului (1), cu câte un cablu (5) de conectare pe secţiunea de linii (4) de transmisie, aceste secţiuni de linii (4) de transmisie fiind fixate mecanic la capetele lor superioare, izolate electric de stâlp (7) cu ajutorul unor izolatori (11) electrici, iar cablurile (5) electrice sunt conduse de pe secţiunea de linii (4) de transmisie, fiind conectate la nişte contacte (8, 9, 10) ale sistemului (1) prin izolatori-suport (3) proeminenţi, un izolator (2) mobil proeminent fiind amplasat între cei doi izolatori-suport (3) conectaţi la secţiunile de linii (4) de transmisie opuse, izolatorul (2) mobil având două stări diferite din punct de vedere al poziţionării: o primă stare în care contactele (8, 9) de pe cele două laturi opuse ale sistemului (1) sunt conectate electric şi o a doua stare în care contactele (8, 9) de pe laturile opuse ale sistemului (1) sunt deconectate electric, iar din vedere laterală, sistemul (1) este instalat pe stâlp (7) prin intermediul unui cadru-suport (6) din oţel, sub nivelul secţiunilor de linii (4) de transmisie şi conţine izolatorii-suport (3) şi izolatorul (2) mobil care sunt, în vedere verticală, orientaţi în jos.
