Descriere:

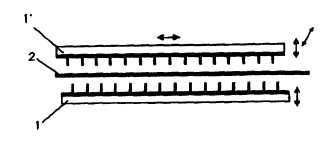

Invenţia se referă la un procedeu şi la o maşină pentru controlul, prin opoziţie, al circuitelor imprimate, care cuprinde două plăci purtătoare de ace (1 şi 1') ce susţin o multitudine de ace conductoare (10) conectate la partea lor anterioară, la mijloace de analiză a parametrilor electrici (12), între un ac şi celălalt, în care: sunt folosite două plăci purtătoare de ace (1 şi 1'), una opusă celeilalte, iar între ele este plasată, pentru analiză, respectiva cartelă cu circuite imprimate (2) de testat, cartela cu circuite imprimate (2), menţionată, fiind mobilă conform procedeului, fiecare placă purtătoare de ace (1 şi 1') susţine o multitudine de ace conductoare (10), acele (10) menţionate fiind axial mobile în placa purtătoare de ace (1 şi 1'), pentru ca între o multitudine de ace să fie posibil să se realizeze interacţiunea doar a unora, pentru a atinge poziţiile dorite de pe circuitul imprimat, chiar atunci când cartela sau stratul de circuit nu sunt perfect în acelaşi plan, în toate punctele sale, cel puţin una din plăcile purtătoare de ace (1,1') este mobilă în planul ei, în ambele ei axe ortogonale, pentru obţinerea poziţionării acelor vizate, pentru a fi puse în contact cu punctele vizate ale circuitului imprimat de pe cartela (2) de testat şi în care este folosit un sistem cu calculator, pentru a face controale, folosind un cuplu de ace (10), opuse la un moment dat, unul de pe placa purtătoare de ace superioară (1') şi unul de pe placa purtătoare de ace inferioară (1). ŕ
