Descriere:

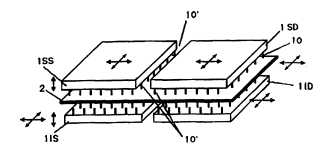

Invenţia se referă la o maşină pentru testarea electrică a cartelelor cu circuite imprimate, cu poziţie reglabilă a acelor sonde. Maşină pentru testarea electrică a cartelelor cu circuite imprimate (2) de verificat, de tipul care include nişte plăci (1SS, 1SD; 1IS şi 1ID) care poartă o multitudine de ace (10) conducătoare, care sunt conectabile, la partea opusă, la mijloace de analiză (12) a parametrilor electrici, între două puncte dorite ale cartelei (2), cuplate prin două ace, caracterizată prin aceea că sunt folosite cel puţin două plăci (1SS, 1SD; 1IS, 1ID) coplanare cu ace, una lângă cealaltă, fiecare placă (1SS, 1IS) este făcută deplasabilă pe planul său, independent de cealaltă (1SD, 1ID), iar cartela de verificat (2) este făcută deplasabilă independent de plăcile menţionate sau viceversa. ŕ
