Descriere:

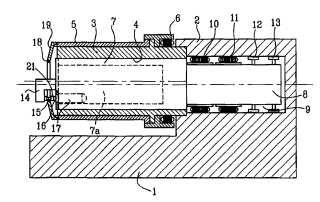

Maşină de rectificat exterior, prin abraziune, în special maşină de rectificat exterior, pentru îndepărtarea de material, dintr-o suprafaţă exterioară a unor piese de prelucrat, de formă inelară, şi/sau din flanşe asociate, în special inele de rulare de la rulmenţi, aceasta fiind de tipul care cuprinde o sculă acţionată rotativ, de exemplu un disc (18) de rectificare, un echipament de strângere (14) pentru o piesă (15) de prelucrat şi mijloace de avans (10 şi 11), care determină mişcări relative de avans, între piesa de prelucrat şi sculă, caracterizată prin aceea că maşina mai cuprinde o carcasă cilindrică, tubulară (3), care prezintă un spaţiu interior, cilindric, longitudinal, respectivul spaţiu interior, cilindric (4) având axa longitudinală dezaxată faţă de axa longitudinală a carcasei menţionată, un arbore (7) prevăzut în spaţiul interior (4) menţionat şi având o adâncitură (7a) în care este aranjat un motor (17) cuplat cu o păpuşă rotativă (16), a piesei care, împreună cu echipamentul de strângere menţionat, este aranjată să ţină şi să rotească piesa de prelucrat, arborele menţionat fiind deplasabil unghiular, în respectivul spaţiu, carcasa (3) fiind cuprinsă de o manta (5) exterioară şi acţionată rotativ, această manta (5) fiind legată, în mod ferm, de un element de acoperire (19), care prezintă o deschidere (20) şi formează la marginea ei, o sculă, de exemplu un disc (piatră) (18) de rectificare, arborele menţionat (7), atunci când este mişcat unghiular în spaţiul respectiv, deplasează păpuşa (16) piesei cu piesa de prelucrat, după o traiectorie care permite ca piesa de prelucrat să se apropie şi să vină în contact
