Descriere:

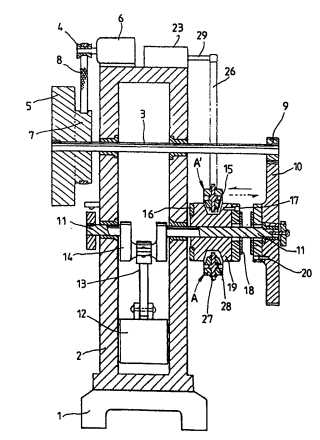

Invenţia se referă la un aparat de frânare bruscă, pentru presă, care cuprinde un volant (5) şi un pinion (9) cuplat prin intermediul unei roţi de curea şi al unei curele, de un motor de acţionare, montat pe un arbore rotativ (3), instalat, orizontal, pe un cadru suport, un berbec (12) şi o roată dinţată mare, montată pe un arbore cotit, care este aşezat dedesubtul arborelui rotativ (3), şi, în plus, un pinion (9) şi o roată dinţată mare, angrenate astfel, încât roata mare (10) se roteşte cu o forţă de rotaţie transmisă prin intermediul unui volant (5) şi, apoi, determină berbecul (12) să se deplaseze în sus şi în jos. Aparatul mai cuprinde un ghidaj circular (19), montat pe un arbore cotit (11b) şi având un ferodou (16), o roată dinţată cu dinţi radiali (18) şi un canal (15) de formă conică, de-a lungul circumferinţei, în partea centrală a corpului, un disc de cuplare (22) având o roată dinţată cu dinţi radiali (18), fixată de o roată dinţată mare (10), o furcă (24) având o pereche de role, instalată pe părţile de cap ale ambelor laturi ale corpului, pentru rotire liberă, şi montată pe cadrul suport, pentru a face posibil ca furca (24), legată de un cilindru (23), printr-o bară de lucru (26), să schimbe ghidajul circular (19), astfel încât funcţionarea cilindrului (23) să dea posibilitatea frânării bruşte, a deplasării în sus şi în jos, a unui berbec (12), prin deplasarea furcii (24).
