VENTILATOR CU FLUX AXIAL
Prețul nu e vizibil în cazul acestui pachet
Atribuire
Nr.: RO120216
Data: 28.10.2005
SPAGGIARI ALESSANDRO [IT]
Descriere:

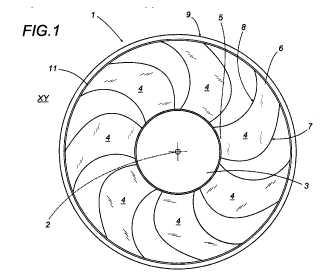

Prezenta invenţie se referă la un ventilator (1) cu flux axial, cuprinzând un butuc central (3), o multitudine de palete (4), având o bază (5) şi un capăt (6), delimitate de o margine convexă (7), a cărei proiecţie pe planul de rotaţie a ventilatorului este definită de un segment parabolic şi o margine concavă (8), a cărei proiecţie pe planul de rotaţie a ventilatorului este definită de un arc circular. Paletele (4) constau din secţiuni având profile aerodinamice (18), cu o faţă (18a) prezentând un segment iniţial (t), în linie dreaptă şi un unghi al paletei (beta), care descreşte, progresiv şi regulat, de la bază (5) către extremitatea paletei (4), conform unei legi de variaţie cubică, în funcţie de raza ventilatorului.
