Descriere:

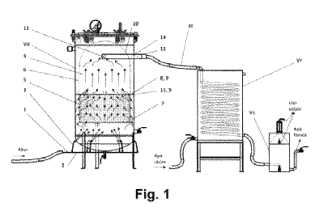

Invenţia se referă la o instalaţie pentru obţinerea extractelor uleioase volatile din majoritatea plantelor medicinale şi aromatice prin metoda distilării cu vapori de apă, extractele uleioase fiind utilizate ca materii prime în domeniul medical, în cosmetică, în industria parfumurilor şi în alte domenii asemenea. Instalaţia conform invenţiei este constituită dintr-un vas (Vd) de distilare, un vas (Vr) de răcire, un vas (Vs) de separare a uleiului volatil şi mai multe furtunuri (Fl) de legătură, pe exteriorul vasului (Vd) de distilare fiind poziţionat sistemul (1) de alimentare şi distribuţie a aburului alcătuit dintr-un distribuitor (2) sub forma unei ţevi toroidale de secţiune circulară, concentrică cu virola cilindrică a vasului (Vd) de distilare şi mai multe conducte (3) asamblate echidistant pe distribuitor şi dispuse radial pe fundul semielipsoidal al vasului (Vd) de distilare, un sistem (12) de colectare a amestecului de abur şi ulei volatil alcătuit din două conducte (13) laterale care comunică cu virola cilindrică a vasului (Vd), o rampă (14) semitoroidală de secţiune circulară care colectează amestecul de vapori, iar în interiorul vasului (Vd) este poziţionată o bandă (11) de aşezare prevăzută cu o garnitură (9) siliconică rezistentă la temperaturi ridicate şi mai multe elemente metalice de rigidizare, un coş (4) pentru plante alcătuit din două virole cilindrice aşezate una în prelungirea celeilalte, virola (5) inferioară realizată din tablă perforată şi virola (6) realizată din tablă lisă, un fund (7) de formă circulară din tablă perforată, o bandă (8) de ghidare şi aşezare dispusă perpendicular pe axa coşului (4) pentru plante, o garnitură (9) siliconică şi un mâner (10) pentru ghidare şi susţinere a materialului vegetal.
