Descriere:

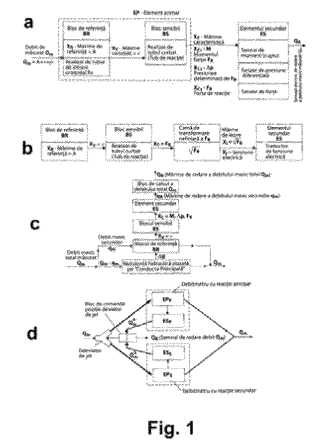

Invenţia se referă la noi soluţii tehnice pentru măsurarea debitului cu ajutorul unor debitmetre cu configuraţii individuale, în by-pass sau extinse. Toate configuraţiile utilizează un sistem de generare a forţei de reacţie, în vederea măsurării ei, configurat prin asocierea dintre un Bloc de Referinţă (BR), realizat de un tub orizontal fix, de intrare în debitmetru a fluidului de măsurat, şi un Bloc Sensibil (BS), cuplat mobil cu acesta şi realizat de un tub curbat la 90°, numit tub de reacţie. Cuplarea mecanică a acestor tuburi este efectuată printr-un arbore amplasat vertical, pe capătul de acces al fluidului în tubul de reacţie, asigurându-se potenţiala mobilitate de rotire a acestuia în raport cu axa arborelui. Este asigurată implicit şi cuplarea fluidică a acestor tuburi, ieşirea tubului fix fiind plasată în interiorul orificiului de intrare în tubul de reacţie, preluându-se debitul de măsurat care generează o forţă de reacţie, proporţională cu acesta. Succesiv sunt prezentate configuraţiile debitmetrelor individuale cu dependenţă neliniară între debit şi mărimea de ieşire, măsurată prin efectele ei, şi anume moment, presiune, forţă de apăsare, a celor cu liniarizarea acestei dependenţe, precum şi a celor tip by-pass, respectiv a debitmetrelor cu structura extinsă.
