Descriere:

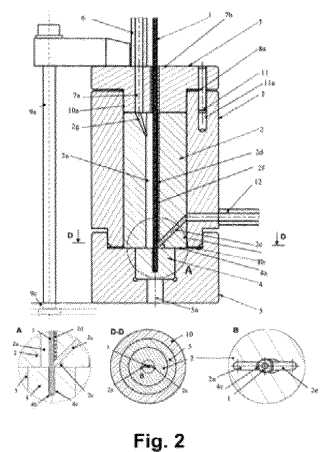

Invenţia se referă la o metodă şi la un dispozitiv de spălare a interstiţiului de prelucrare pentru microprelucrări prin electroeroziune asistate ultrasonic, dispozitivul putând fi montat pe o maşină de prelucrare prin electroeroziune volumică conectată la un generator de ultrasunete. Procedeul conform invenţiei constă în coborârea electrodului - sculă (1) ghidat în bucşa (2) de ghidare în contact cu suprafaţa (4a) frontală de prelucrat a piesei (4), la o distanţă optimă a interstiţiului (sf) frontal, prelucrarea suprafeţei (4b) prin electroeroziune simultan cu vibraţia (1b) ultrasonică longitudinală care produce presiune ciclică ridicată cu efect de pompare, după care se injectează la presiune joasă lichidul (3) dielectric în interstiţiul frontal şi are loc aspiraţia (3b) a acestuia la presiunea maximă posibilă, urmată de ridicarea (1c) şi staţionarea electrodului - sculă (1) în contact cu ghidajul (2b) şi staţionarea pe o durată de ordinul secundelor când are loc injecţia (3c) cu presiune ridicată pentru spălarea cavităţii (4b) prelucrate şi aspiraţia lichidului dielectric, coborârea (1d) ghidată a electrodului - sculă în bucşa (2) de ghidare şi evacuarea lichidului (3) dielectric prin orificiul de aspiraţie poziţionat la 45°, urmată de prelucrarea microsuprafeţei (4b) cu electrod sculă tubular care înlocuieşte prelucrarea cu electrod filiform sau lamelar la care aspiraţiase face prin interiorul orificiului axial (1e). Dispozitivul conform invenţiei este constituit dintr-o bucşă (2) de ghidare cu fantă (2a) longitudinală, fantă (2g) înclinată, fantă (2e) diametral opusă şi orificiul (2c) de aspiraţie, ghidajul (2d) cu manşonul (10) şi ştiftul (11) care exercită cu ajutorul bridelor (9a şi 9b), fixate pe masa (9c) a maşinii de electroeroziune, o presiune asupra suprafeţei (4a) frontale a piesei (4) conţinută în caseta (5) port - piesă.
