Descriere:

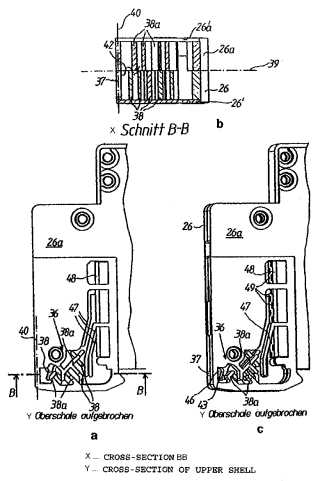

Invenţia se referă la o carcasă pentru un aparat de comutare. Carcasa conform invenţiei este compusă din două semicarcase (26 şi 26a) pentru un aparat de comutare, cum ar fi, îndeosebi, un comutator de protecţie a liniilor, cu un traseu de ghidaj al arcului electric (30), prevăzut cu două şine de ghidare a arcului electric (2a şi 32),ce se conectează la piese de contact (7 şi 7'),între ale căror porţiuni de capăt se află o cameră de deionizare (34), care este compusă dintr-un pachet de lamele (35) de stingere a arcului electric, de care se alătură o cameră de evacuare (36), prevăzută cu o deschidere de evacuare (37). La interiorul acestei camere de evacuare (36), în semicarcasa de jos (26), se află pereţi modelaţi monolit (38a), care se întind cel mult până la nivelul mediu (39) al carcasei. Pereţii (38) modelaţi în semicarcasa inferioară (26), văzuţi în plan, sunt executaţi diferit de pereţii (38a) modelaţi la semicarcasa superioară (26a), iar pereţii de la semicarcasa inferioară (26)sunt, pe anumite porţiuni, decalaţi faţă de pereţii (38a) de la semicarcasa superioară (26a) şi, pe anumite porţiuni, sunt dispuşi aliniat cu pereţii (38a) de la semicarcasa superioară (26a).
