Descriere:

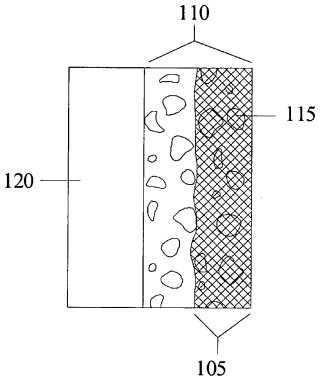

Invenţia se referă la etanşarea unei izolaţii realizate prin pulverizarea termică a pulberilor metalice pe bază de carbură de wolfram cu matrice de cobalt şi crom, prin acoperirea acesteia cu un agent de etanşare diluat, care penetrează microporozitatea izolaţiei iniţiale, mărind rezistenţa la uzură şi coroziune a izolaţiei, şi la un procedeu de realizare a acesteia. Etanşarea conform invenţiei este realizată dintr-un agent de etanşare de tipul Araldite 6005, Masterbond EP19HT sau o răşină din seriile epoxi Cotronics EE-4460 şi EE-4461, care este diluat în proporţie de 30...70%, în funcţie de viscozitatea acestuia, cu solvenţi polari hidrofili care nu conţin halogeni sau sulf şi care pot fi: cetone, acetonitrili, dioxan, tetrahidrofuran sau dimetilformamidă, benzen, toluen, xilen sau acetonă. Procedeul conform invenţiei constă în aplicarea prin şpăcluire a agentului de etanşare diluat, peste izolaţia prin pulverizare termică existentă, încălzită până la o temperatură de 57°C, agentul de etanşare penetrând microporozitatea izolaţiei până la o adâncime de cel puţin 0,05 mm, după 15 min surplusul de agent de etanşare este eliminat prin ştergere şi se lasă la uscat, netratat, timp de 5...45 min, iar opţional se mai pot aplica două tratamente termice de durificare, unul la o temperatură cuprinsă între 121-132°C, timp de 4 h, şi al doilea timp de 2 h, la o temperatură cuprinsă între 148-160°C, cu răcire în aer, după răcire urmând operaţiile opţionale de finisare şi grunduire.
