Descriere:

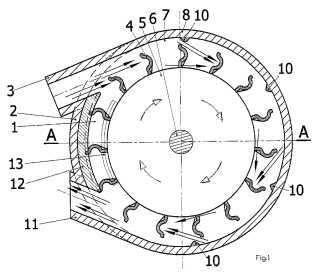

Invenţia se referă la un ansamblu alcătuit dintr-un rotor şi un stator, care transformă energia potenţială a unui fluid în energie mecanică. Turbina hidraulică, conform invenţiei, este alcătuită dintr-un stator (2) în care este dispus un arbore (6) de care este rigidizat un rotor (5) pe care sunt fixate nişte pale (4) puse în mişcare de către apa introdusă sub presiune printr-o gură (3) de acces în spaţiul delimitat de un capac (7) inferior, un inel (8) şi de un capac (9) superior ale statorului (2), jetul de fluid fiind redirecţionat succesiv către palele (4) prin intermediul unor deflectoare (10), şi, după ce cea mai mare parte din energia potenţială este transmormată în lucru mecanic, fluidul părăreşte turbina printr-o gura (11) de evacuare, evacuarea apei fiind posibilă datorită unui sector (12) fixat pe stator (2) în zona de evacuare care opturează spaţiul dintre stator (2) şi pale (4), al unui inel (13) de ghidare-etanşare aplicat pe capacul (7) inferior în vederea închiderii spaţiului existent între capacul (7) inferior şi pale (4) în zona de evacuare a apei şi cel al unui inel (14) de ghidare-etanşare aplicat pe capacul (9) superior care închide spaţiul existent între capacul (9) superior şi pale (4) în zona de evacuare a apei.
