Descriere:

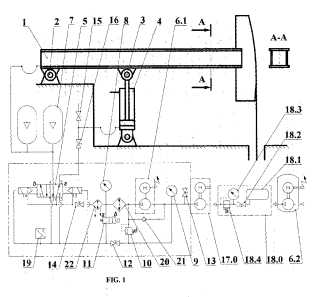

Invenţia se referă la un procedeu şi la un sistem de acţionare pneumatică, cu recuperare de energie pentru mişcări ciclice ascendente şi descendente, folosit în industria de exploatare minieră, auto sau navală. Procedeul conform invenţiei constă în folosirea unei instalaţii pneumatice, în circuit închis, având, ca fluid de lucru, un gaz comprimat, de preferinţă azot, ce realizează o mişcare ascendentă, în care un gaz aflat într-un recipient, sub o anumită presiune, este aspirat de către un generator de presiune şi refulat cu o presiune superioară, într-o cameră de lucru a unui motor pneumatic, liniar, precum şi o mişcare descendentă, obţinută prin inversarea sensului de deplasarea a gazului. Sistemul conform invenţiei este compus dintr-o grindă (1) balansier, având, la un capăt, o articulaţie (2) fixă, prevăzută cu o articulaţie (3) mobilă, de care se fixează tija unui motor (4) pneumatic, liniar, iar la celălalt capăt fiind montat un dispozitiv de prindere a sarcinii în mişcare ascendentă şi descendentă, şi o instalaţie pneumatică alcătuită dintr-un distribuitor (5) prevăzut cu două bobine electromagnetice, activate alternativ de câte un limitator de cursă, electric, superior şi, respectiv, inferior, ce poate fi comutat în două poziţii, în prima poziţie, pentru a conecta, la refularea unui generator (6.1) de presiune, o cameră a motorului (4) pneumatic corespunzătoare suprafeţei mari a unui piston, şi la aspiraţie, unul sau mai multe recipiente (7) cu gaz sub presiune, pentru realizarea mişcării ascendente, iar în a doua poziţie a distribuitorului (5) se inversează sensul de deplasare a gazului, nişte manometre (8 şi 9
