Descriere:

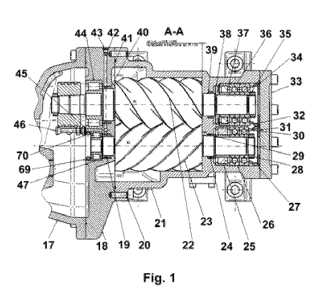

Invenţia se referă la un ansamblu compresor cu şurub, destinat utilizării în staţii de extracţie petrol/gaze, în industria petrochimică, la pomparea de gaze în conducte sau în rezervoare de stocare, în sistemul de alimentare cu gaze a turbinelor de gaz, precum şi în exploatarea platformelor marine. Ansamblul conform invenţiei este alcătuit dintr-o carcasă (21) compresor care conţine două rotoare (22 şi 23), două inele (24 şi 39) labirint, refulare, un piston (38) de echilibrare, un rulment (25) cu role, patru rulmenţi (26 şi 36) cu bile, două piuliţe (28 şi 35) de blocare, un inel (29) distanţier, două bucşe (30 şi 34) crenelate, două discuri (31 şi 32) şi un rulment (37) cu role care se află în legătură prin intermediul unui inel (27) în forma literei "O" cu un capac (33) refulare, carcasa (21) compresor aflându-se, de asemenea în legătură prin intermediul unui inel (41) în forma literei "O" cu o carcasă (18) lagăre care conţine un labirint (40) aspiraţie, doi rulmenţi (44 şi 47) cu role, un ansamblu (46) injector, un inel (69) de siguranţă şi un inel (19) labirint aspiraţie, carcasa (18) lagăre aflându-se în legătură prin intermediul unui inel (8) în forma literei "O" cu o carcasă (17) multiplicator care conţine un subansamblu (1) arbore antrenare, o etanşare (2) mecanică, dublă, o bucşă (3) carcasă multiplicator, două piuliţe (4 şi 12) de blocare, două pastile (5) limitatoare, doi rulmenţi (9 şi 16) cu role, o roată (10) pinion şi un rulment (15) cu bile.
