Description:

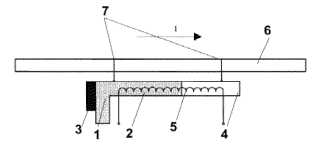

Invenţia se referă la un senzor rezistiv de curent destinat determinării valorii curentului prin conductorul pe care este montat. Senzorul rezistiv de curent, conform invenţiei, este constituit în principal dintr-un rezervor (1) conţinând ferofluid (2), prevăzut la unul dintre capete cu un magnet (3) permanent, iar în prelungirea celuilalt capăt are un tub (4) din material neferomagnetic, prevăzut în interior, pe toată lungimea sa, cu un rezistor (5) electric, tubul (4) fiind fixat de un conductor (6) electric prin intermediul unui suport (7) de fixare, electroizolant, ansamblul astfel creat funcţionând astfel încât, în lipsa curentului prin conductorul (6) electric, ferofluidul (2) este menţinut în rezervorul (1) de ferofluid, iar la creşterea curentului în circuitul principal, coloana de ferofluid (2) se deplasează din rezervor (1) în tub (4) şi, în funcţie de valoarea curentului, acoperă rezistorul (5) variabil, scurcircuitând astfel un număr de spire şi modificând valoarea rezistenţei proporţional cu valoarea curentului prin conductorul (6) electric.
