Description:

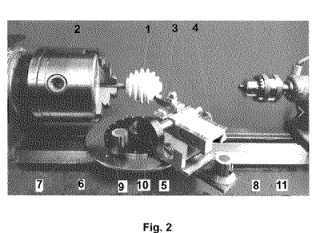

Invenţia se referă la un dispozitiv pentru danturarea roţilor dinţate sferice convexe conduse cu profil în evolventă pe două direcţii perpendiculare prin strunjire dinte cu dinte realizate din materiale plastice. Dispozitivul, conform invenţiei, cuprinde o roată (1) sferică convexă, semifabricat, care este fixată într-un universal (2) al unui strung pentru transmiterea mişcării de rotaţie cu viteza de aşchiere optimă pentru prelucrarea materialelor plastice, iar o sculă (3), de tip cuţit de strung, cu profilul dintelui în evolventă este fixat pe o sanie (4) port cuţit cu ajutorul căreia este realizată mişcarea de avans a sculei (3) aşchietoare în masa roţii (1) , adâncimea de tăiere realizându-se prin acţionarea corespunzătoare a unei roţi (5) de manevră care produce deplasarea saniei (4), respectiv, a sculei (3), tip cuţit de strung, iar ansamblul sanie (4) şi sculă (3) este montat pe un platou rotativ, de tipul unui disc (6) de divizare, pe marginea căruia sunt executate un număr de găuri (7) care este egal cu numărul de dinţi (z) al roţii (1) care după danturare devine produs finit danturat pe o singură direcţie, apoi discul (6) este acţionat în mişcarea de rotaţie pentru divizare prin intermediul pârghiei cu un buton (8), dinte după dinte cu pasul corespunzător, fixarea pe poziţia corespunzătoare de pe discul (6) de divizare de la o gaură la cealaltă realizându-se cu butonul (8) de blocare care asigură poziţionarea sculei (3) aşchietoare cuţit pentru prelucrarea fiecărui dinte pe jumătate din circumferinţa roţii (1), iar pentru prelucrarea dinţilor pe o a doua direcţie perpendiculară pe prima direcţie de danturare, axa de rotaţie se fixează corespunzător în bacurile profilate ale universalului (2) rotită la 90° şi se repetă toate fazele de danturare precedente obţinându-se o roată (1) sferică convexă danturată pe două direcţii perpendiculare, produs finit, întregul ansamblu fiind montat pe un disc (10) suport, fixat pe un batiu (11) al strungului universal .
