Description:

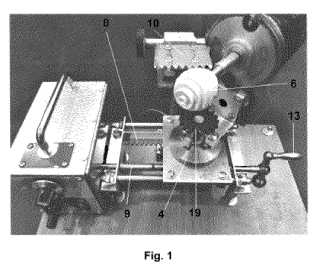

Invenţia se referă la o maşină pentru danturarea cu profil în evolventă a roţilor dinţate sferice convexe prin metode mecanice de aşchiere realizate din materiale plastice pentru prelucrarea dinţilor. Maşina, conform invenţiei, pentru executarea danturii cu profil în evolventă utilizează metoda de generare a danturii folosind o cremalieră (10) de referinţă cu unghiul de 20°, din punct de vedere cinematic cremaliera generatoare având o poziţie fixă în raport cu o roată (7) sferică convexă, semifabricat, care se rostogoleşte fără alunecare pe scula aşchietoare cuţit cu profilul cremalierei (10), roata (7) are o mişcare de rotaţie pentru obţinerea operaţiei de aşchiere, strunjire, a dinţilor generată de un motor (5) de curent continuu care este alimentat de la o sursă (15) de tensiune reglabilă, acţionând un buton (16) obţine variaţia optimă a vitezei de aşchiere, ansamblul motor roată este montat pe o flanşă (4) rotativă solidară pe un ax (18) comun împreună cu o roată (17) dinţată cilindrică aflată în angrenare cu o cremalieră (8) montată pe o sanie (2) longitudinală, mişcarea de translaţie a unui cărucior (3) port ansamblu motor roată fiind realizat de un şurub (9) de mişcare şi o manetă (13) de manevră, iar combinaţia mişcării de translaţie cu cea de rotaţie fără alunecare este dată de angrenajul roată (17) şi cremaliera (8), rotind ansamblul motor roată (7) a cărei axă de rotaţie este perpendiculară pe axa de rotaţie a ansamblului motor montat pe flanşă şi reglajul adâncimii de aşchiere se realizează cu o roată (14) de manevră a unei sanii (11) port-cuţit obţinând oroată (6) dinţată sferică convexă danturată după o direcţie, ulterior danturându-se asemănător şi pe direcţie perpendicular pe prima danturare obţinând roata (7) danturată pe două direcţii perpendiculare produs finit, iar pentru alinierea centrului roţii (7) cu axa roţii (17) se utilizează o roată (19) dinţată cilindrică auxiliară volantă identică cu roata (17).
