METODĂ, SISTEM ŞI ANSAMBLU DE SENZOR DE INSPECŢIE A UNITĂŢII DE POMPARE CU BALANSIER

Price not visible for this package

Interest:

Assignment

Publication info:

No.: RO137609

Date: 30.08.2023

Inventor(s):

ROBISON CLARK E [US]

PAULET BRYAN A [US]

Applicant(s):
WEATHERFORD TECH HOLDINGS LLC [US]
Classification:
International patent classification (IPC):
E21B43/12; E21B47/009; G08B21/18

Cooperative patent classification (CPC):
E21B43/127 (EP); E21B47/008 (US); E21B47/009 (EP); G08B21/182 (US); E21B2200/20 (EP)
Application info:
No.: RO20230000068
Date: 14.06.2021
Priority number(s):
US202016993240 13.08.2020 ; WO2021US37295 14.06.2021
Related patents:
AR122710; AU2021324562; CA3189178; CO2023002967; US11339643; US2022049596; US2022195863; WO2022035503
BOPI:
Description:

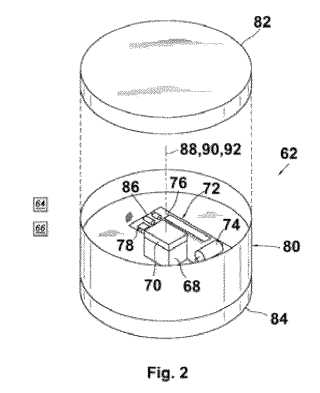

Invenţia se referă la un ansamblu de senzori de inspectare a unui puţ subteran, un sistem şi metode utilizate în legătură cu o unitate de pompare. Ansamblul (62) de senzori, conform invenţiei, cuprinde: un giroscop (68) configurat să detecteze o viteză de rotaţie în jurul a cel puţin unei axe a giroscopului, un accelerometru (70) configurat să detecteze acceleraţia de-a lungul a cel puţin unei axe a accelerometrului şi un ansamblu (80) de carcasă conţinând giroscopul (68) şi accelerometrul (70) care mai include şi o interfaţă (84) configurată pentru a ataşa ansamblul (80) carcasei la o unitate de pompare, în care respectiva cel puţin o axă a giroscopului (68) este coliniară cu respectiva cel puţin o axă a accelerometrului (70). O metodă de inspectare, conform invenţiei, include ataşarea ansamblului (62) de senzori la o unitate de pompare, înregistrarea datelor de acceleraţie în raport cu timpul şi, ca răspuns la o amplitudine a datelor de acceleraţie în raport cu timpul depăşind un prag predeterminat, transformarea datelor de acceleraţie în raport cu timpul în date de acceleraţie în raport cu frecvenţa. O metodă de echilibrare a unei unităţi de pompare poate include compararea vârfurilor acceleraţiei în funcţie de datele de orientare rotaţională cu vârfurile de acceleraţie datorate une mişcări circulare şi ajustarea unei poziţii a unei contragreutăţi, reducând astfel diferenţa dintre vărfurile acceleraţiei datorate mişcării circulare şi vărfurile de acceleraţie în funcţie de datele de orientare rotaţională, pentru funcţionarea ulterioară a unităţii de pompare.
