Description:

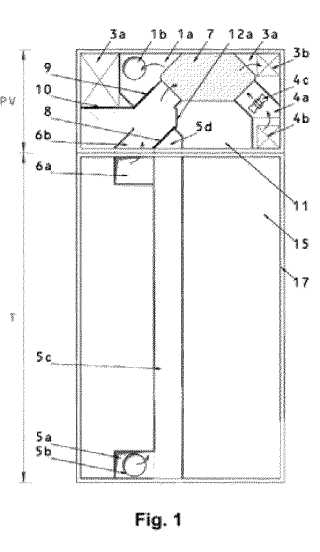

Invenţia se referă la un panou solar multifuncţional cu aer cald. Panoul, conform invenţiei, este compus din două module, un modul (PV) fotovoltaic şi un modul (T) termo-solar, conectate împreună şi fixate pe un perete (23) exterior, de preferinţă sudic, modulul (PV) fiind compus dintr-un panou (22) fotovoltaic şi din acumulatorii lui, care se vor amplasa într-o alveolă (11) şi mai înglobează un schimbător (7) de căldură, o tubulatură (12a) de circulaţie a aerului şi partea de automatizare şi control care este realizată cu ajutorul unui microcomputer amplasat în alveolă (11), care acţionează nişte ventilatoare (4c şi 18) şi nişte valve (8, 9 şi 10), folosind ca date de intrare setările utilizatorului şi valorile transmise de senzorii de temperatură şi de asemenea, mai înglobează o galerie (4a) de admisie a aerului proaspăt şi o priză (4b) de aer proaspăt, precum şi o galerie (3a) de evacuare şi o gură (3b) de evacuare, galeriile (4a şi 3a) realizând schimbul de aer cu exteriorul,iar pentru a evita supra-încălzirea, galeria (3a) de evacuare preia şi funcţia de răcire prin termo-sifonare prin deschiderea unei valve (10), iar modulul (T) termo-solar înglobează un captator (13)solar, în care nişre lamele (12b) au rol de distribuire uniformă a fluxului de aer, pentru captarea energiei solare termice pe întreaga suprafaţă a panoului, captatorul (13) fiind închis către exterior cu un panou (14) vitrat termoizolant şi fiind racordat la partea inferioară cu o tubulatură (5b) de aspiraţie a aerului din încăperea respectivă, prin intermediul galeriei (5a) de aspiraţie, iar tubulatura (5b) este prevăzută cu un ventilator (18), aerul fiind aspirat printr-o gură (19) de aspiraţie .
