DISPOZITIV DE PRINDERE RAPIDĂ CU PISTON HIDRAULIC
Price not visible for this package
Assignment
No.: RO137157
Date: 30.12.2022
BUCATARU INOCENŢIU- SEVERS [RO]
Description:

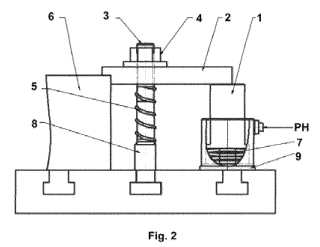

Invenţia se referă la un dispozitiv de prindere rapidă, destinat prinderii pieselor de prelucrat pe maşini-unelte. Dispozitivul, conform invenţiei este compus dintr-un piston (1) hidraulic care acţionează o pârghie (2) articulată cu un şurub (3) tirant, prin intermediul unei piuliţe (4), pârghia (2) fiind reţinută în partea respinsă cu un arc (5) spirală, pârghia (2) acţionează asupra unei piese (6) de prelucrat pe masa unei maşini-unelte prin forţa dezvoltată de un set (7) de arcuri disc introduse în partea inferioară a pistonului (1) hidraulic.
