Description:

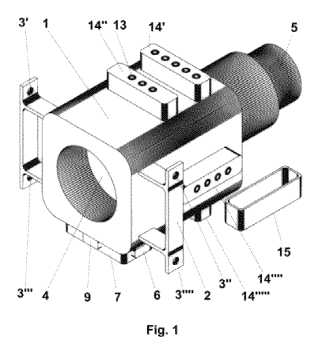

Invenţia se referă la un dispozitiv prelungitor pentru diagnoza sistemelor de încărcare conductivă. Dispozitivul prelungitor, conform invenţiei, cuprinde un corp monobloc (1) prevăzut cu fişă de ieşire (5) şi cu un mâner (2), pentru fixare la o fişă de încărcare, care poate fi introdusă şi interblocată la intrare într-un port de intrare (4) al corpului (1), şi cu un port universal de alimentare (6), necesar pentru cuplarea la o sursă de energie electrică externă în scopul alimentării unor circuite electrice şi/sau a unor senzori activi, precum şi în scopul diagnozei prin monitorizare a procesului de alimentare a unui autovehicul electric, corpul monobloc (1) fiind prevăzut cu un circuit electric conectat direct sau indirect la conductoarele implicate, prin intermediul unor rezistori şi/sau senzori de curent pasivi şi/sau activi, ale căror semnale corespunzătoare parametrilor electrici de interes sunt furnizate la ieşirea unor borne (13) universale din blocurile de achiziţie (14, 14', 14'', 14''', 14'''', 14''''') configurabile şi adaptabile.
