Description:

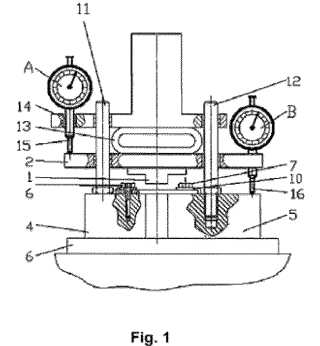

Invenţia se referă la un dispozitiv pentru studiul procesului de tăiere prin ştanţare. Dispozitivul, conform invenţiei, este prevăzut cu un poanson (1), care prezintă o zonă activă sub forma unei plăci, deplasat prin mijloace adecvate unei maşini de găurit cu coloană sau unei maşini de frezat, spre un semifabricat (3), sub formă de bandă, fixat pe alte două plăci (4 şi 5), de aceeaşi grosime cu placa poansonului (1) şi materializând placa activă a ştanţei, iar deplasarea poansonului (1) în lungul unei direcţii perpendiculare pe suprafaţa semifabricatului (3), sub formă de bandă, fixat cu ajutorul a două şuruburi (9 şi 10) pe placa activă, determină mai întâi o deformare plastică a materialului semifabricatului (3), în zona aflată sub acţiunea poansonului (1), iar ulterior apar primele fisuri în semifabricat (3) şi ulterior are loc separarea unei părţi din semifabricat (3), dispozitivul asigurând condiţii pentru evidenţierea evoluţiei mărimii forţei cu care poansonul (1) acţionează asupra semifabricatului (3) şi respectiv a mărimii deplasării poansonului (1) care determină modificări în semifabricat (3), pînă la separarea unei părţi din semifabricat (3), fiind folosite în acest sens două comparatoare (A şi B) cu cadran .
