Description:

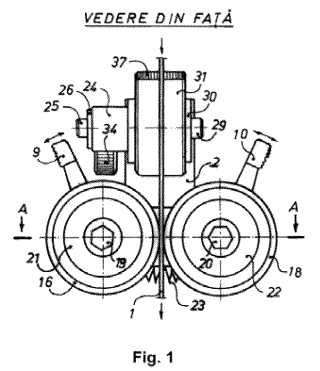

Invenţia se referă la un dispozitiv de ghidare precisă a pânzei panglică a fierăstraielor verticale destinate la rândul lor debitării după contur complex, cu raza de curbură mică, a unor semifabricate din lemn, mase plastice şi aliaje metalice neferoase. Dispozitivul, conform invenţiei are două zone de sprijin cu apăsare elastică, rotativă şi continuă, realizată pe două feţe (A şi B) plan paralele ale unei pânze (1) panglică cu ajutorul unor rulmenţi (15, 16, 17 şi 18) şi a unui arc (23) de întindere, pentru sprijinirea şi ghidarea rotativă fără joc a unui spate (C) a pânzei (1) panglică este folosit un ansamblu interschimbabil care are un rulment (28) radial pe care este montat prin presare o cămaşă (31) din oţel călit, având în zona mediană un canal (c) pentru sprijinul şi ghidarea pânzei (1) panglică.
