Description:

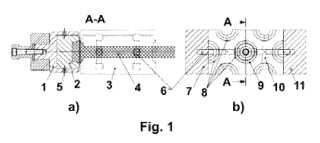

Invenţia se referă la un dispozitiv de matriţare, prevăzut cu pastile de matriţare de formă paralelipipedică montate în nişte suporţi de susţinere şi cu un poanson de matriţare rigidizat într-un port poanson, dispozitivul permiţând matriţarea la cald a materialelor metalice, pastile de matriţare având o durată mare de utilizare iar forţa de deformare plastică este transmisă după o direcţie orizontală. Dispozitivul conform invenţiei este constituit dintr-o pastilă (3) de matriţare fixă montată pe un suport (7) fix prin intermediul unor şuruburi (6) de fixare, o pastilă (10) de matriţare mobilă montată pe suportul (11) mobil prin intermediul unor şuruburi de fixare, un poanson (2) de matriţare montat în port poansonul (1) prin intermediul unor şuruburi (5) de fixare, pe fiecare pastilă de matriţare fixă sau mobilă fiind prevăzute, pe două suprafeţe paralele, câte patru semilocaşuri (8 şi 9), astfel încât atunci când cele trei componente sunt centrate şi apropiate între ele este realizată forma finală a locaşului în care are loc procesul de matriţare obţinându-se piesa (4), pastilele (3 şi 10) de matriţare cu formă paralelipipedică sunt prevăzute fiecare cu semilocaşuri (8 şi 9) aşezate câte patru pe o suprafaţă a pastilei de matriţare unde se va matriţa piesa (4) după o direcţie orizontală.
