Description:

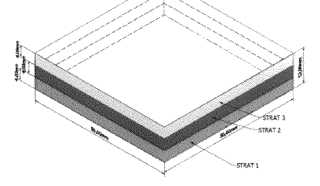

Invenţia se referă la un sistem multistrat realizat din materiale compozite poroase rezistente la foc şi la un procedeu de obţinere a acestuia. Sistemul conform invenţiei este constituit din trei straturi omogene: 1. un strat I compus din 6% ± 2% de amestec de sfere de sticlă expandată cu diferite granulaţii şi 36% ± 2% de silicat de sodiu soluţie apoasă, 2. stratul II compus din 55% ± 2% amestec de sfere de sticlă expandată cu diferite granulaţii, 36% ± 2% silicat de sodiu soluţie apoasă şi 9% ± 1% vermiculit, 3. stratul III compus din 52% ± 2% amestec de sfere de sticlă expandată, 33% ± 2% silicat de sodiu soluţie apoasă, 3% ± 1% vermiculit şi 12% ± 1% olivină, toate componentele fiind exprimate în procente masice. Procedeul de obţinere conform invenţiei are următoarele etape: a. omogenizarea materialelor componente pentru obţinerea amestecului de bază format din sfere de sticlă expandată şi silicat de sodiu care ulterior este împărţit în trei părţi pentru cele trei straturi, b. amestecul de bază pentru fiecare din cele trei straturi este prelucrat la temperatura camerei prin introducerea acestuia într-o matriţă cu dimensiunile dorite şi seminivelarea fiecărui strat, urmat de compactarea uşoară cu un dispozitiv manual şi c. materialul este întărit prin insuflare de CO2 cu concentraţia de minim 82%, timp de 10 secunde pe suprafaţă, sub o presiune cuprinsă între 20...25% l/min cu ajutorul unui dispozitiv de tip ac, în masă până la o adâncime de 50% din grosimea stratului, pentru derularea reacţiei de întărire chimică a liantului.
